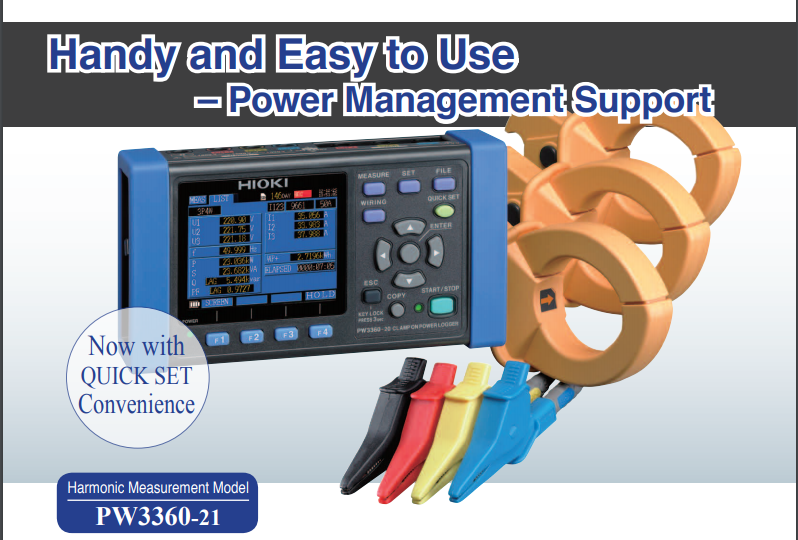

攜帶型鈎式電力記錄儀 PW3360-20/-21

HIOKI PW3360鈎式電力記錄儀是利用鈎式/夾式感測器準確、安全地測量單相/三相線上功率的多通道功率測量記錄儀器。

HIOKI PW3360攜帶型三相4線電力記錄儀可監控功率需求和其他功率參數,以達到能源審計並驗證節能措施。





特點:

支援單相-三相電源,4線電路。

可量測90V~780V

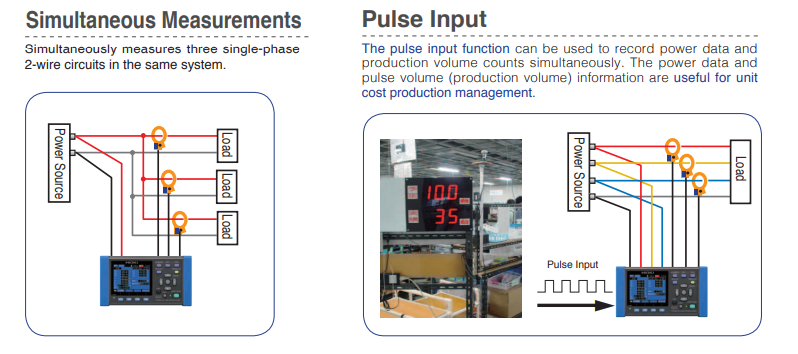

同時量測3路單相2線電力資料(於同一電源系統)

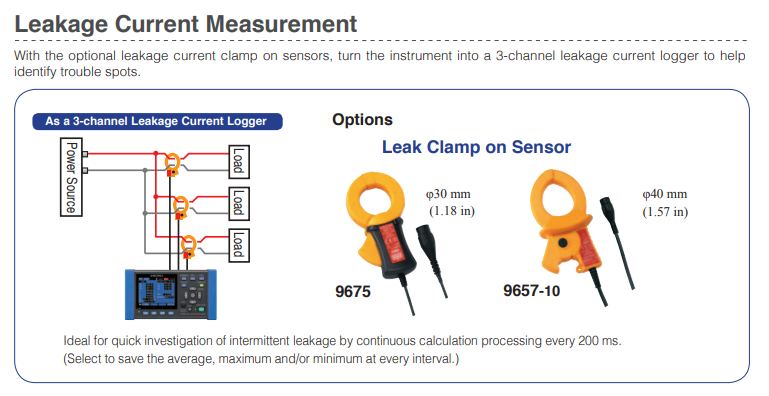

最小可測50.000mA量程,也可測量洩漏電流(需要選配特定感測器)

輕薄、緊湊的設計,可放置於任何量測位置。

可記錄多筆資料於SD卡上(建議使用原廠SD卡,以保證資料讀取)

• QUICK SET 功能指導建立正確連線方式。

選擇 PW3360-21 可進行諧波測量,最高達40階諧波。

規格:

測量線路
(可測電路數)

50/60 Hz,單相2線(1電路/2電路/3電路), 單相3線 (1電路), 三相3線/三相4線 (1電路),僅電流

測量項目

電壓/電流有效值,電壓/電流基波值,電壓/電流基波相位角,頻率,電壓波形峰值(絕對值),電流波形峰值(絕對值)
有功/無功/視在功率,功率因數(延遲、超前)或移位功率因數(延遲、超前)
有功(消耗、產生)/無功電能(延遲、超前),有功(消耗、產生)/無功功率累積電量(延遲、超前),有功(消耗、產生)/無功功率單位時間電量(延遲、超前),功率因數累積電量
脈衝輸入
[僅限PW3360-21]諧波(諧波電壓·電流·電平/含有率/相位角/總諧波畸變THD-F或THD-R),最高40階

電壓量程

AC 600V

電流量程

AC 500.00mA~5.0000kA(根據所用感測器,測量範圍有所不同),
AC 50.000mA~5.0000A(僅洩漏電流)

功率量程

300.00 W~9.0000 MW(根據電壓/電路量程和測量線路的組合而定)

基本精度

電壓:±0.3% rdg. ±0.1% f.s
電流:±0.3% rdg. ±0.1% f.s+電流感測器精度
功率:±0.3% rdg. ±0.1% f.s+電流感測器精度(功率因數=1)

顯示更新率

約0.5s(使用SD卡和記憶體時,LAN和USB通訊時除外)

資料記錄

即時保存至SD卡/記憶體中

保存間隔時間

1~30秒, 1~60分, 14檔切換

保存專案

測量值保存:僅限平均值、平均·最大·最小值
[僅限PW3360-21]諧波資料保存:二進位格式(僅限平均值、平均·最大·最小值)
畫面複製:BMP格式(最短以5分鐘的時間間隔進行保存)
波形保存:二進位格式(最短以1分鐘的時間間隔進行保存)

介面

SD卡
LAN 100BASE-TX:HTTP伺服器功能,使用通訊軟體來設置和下載資料
USB2.0:和PC連接時將SD卡和記憶體識別為移動存放裝置,通過通訊軟體進行設置並下載資料

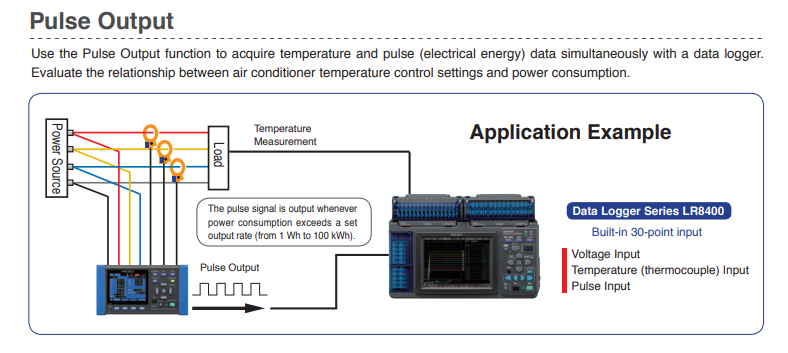

脈衝輸出:測量累積電能時,輸出和有功電能成比例的脈衝信號,開路集電極絕緣輸出

功能

接線確認,設置導航,畫面複製,時鐘,顯示保持等

電源

AC電源轉換器Z1006 (100V~240V, 50/60Hz), 40VA (含AC電源轉換器) 電池組9459:DC 7.2V, 3VA,連接AC電源轉換器充電時間6小時10分鐘,連續使用時間8h(背光燈OFF時)

體積及重量

180 W × 100 H × 50 D mm, 550 g(不含電池套裝PW9002)
180 W × 100 H × 67.2 D mm, 830 g (含電池套裝PW9002)

附件

電壓線L9438-53×1(黑、紅、黃、藍),AC電源轉換器Z1006×1,USB連接線(0.9m)×1,使用說明書×1,測量指南×1,彩色螺線管(紅黃藍各2個,用於區別鈎式感測器的顏色)×1組,螺線管×5(用於捆紮鈎式感測器線)

特點:

支援單相-三相電源,4線電路。

可量測90V~780V

同時量測3路單相2線電力資料(於同一電源系統)

最小可測50.000mA量程,也可測量洩漏電流(需要選配特定感測器)

輕薄、緊湊的設計,可放置於任何量測位置。

可記錄多筆資料於SD卡上(建議使用原廠SD卡,以保證資料讀取)

• QUICK SET 功能指導建立正確連線方式。

選擇 PW3360-21 可進行諧波測量,最高達40階諧波。
